Болт с неполной резьбой и шестигранной головкой

Болт М5х8 ГОСТ7798-70 кл.пр.8.8. оцинк.

Цена

3,50 ₽

Остаток

1928
Материал
Покрытие
Класс прочности
Шаг резьбы

Соответствие стандартам

DIN 931
ГОСТ 7798-70
ГОСТ 7796-70
ГОСТ 7808-70
ISO 4014

Используется для скрепления деталей и конструкций в машиностроении, приборостроении, строительстве, производстве мебели и прочих направлениях. В наличие также имеется DIN 931 с дюймовой резьбой, что актуально при работе с импортным оборудованием.

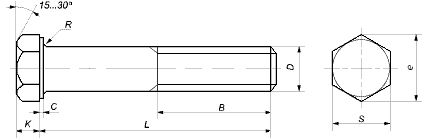

БОЛТ DIN 931 схема и обозначения

Таблица размеров

Диаметр
D		 Шаг резьбы
P		 Высота головки
K		 Высота подголовка
C		 Радиус
R		 Размер шестигранника
S		 Диаметр описанной окружности
e		 Длина резьбы
B		 Длина болта
L
мин. макс. DIN 931 ISO 4014 DIN 931 ISO 4014 L≤125 L≤200 L>200 мин. макс.
M3 0,5 2 0,15 0,4 0,1 5,5 6,01 12 - - 30 40
M4 0,7 2,8 0,15 0,4 0,2 7 7,66 14 - - 25 100
M5 0,8 3.5 0,15 0,5 0,2 8 8,79 16 22 - 25 140
M6 1 4 0,15 0,5 0,25 10 11,05 18 24 - 30 200
M8 1,25 5.3 0,15 0,6 0,4 13 14,38 22 28 - 35 300
M10 1,5 6.4 0,15 0,6 0,4 17 16 18,9 17,77 26 32 45 40 400
M12 1,75 7.5 0,15 0,6 0,6 19 18 21,1 20,03 30 36 49 45 500
M14 2 8.8 0,15 0,6 0,6 22 21 24,49 23,36 34 40 53 50 500
M16 2 10 0,2 0,8 0,6 24 26,75 38 44 57 55 640
M18 2,5 11,5 0,2 0,8 0,6 27 30,14 42 48 61 55 440
М20 2,5 12.5 0,2 0,8 0,8 30 33,53 46 52 65 65 660
M22 2,5 14 0,2 0,8 0,8 32 34 38,85 37,72 50 56 69 70 500
М24 3 15 0,2 0,8 0,8 36 39,98 54 60 73 75 680
М27 3 17 0,2 0,8 1 41 45,2 60 66 79 75 560
М30 3,5 18.7 0,2 0,8 1 46 50,85 66 72 85 80 740
M36 4 22.5 0,2 0,8 1 55 60,79 78 84 97 130 950
M42 4,5 26 0,3 1 1,2 65 71,3 90 96 109 130 640
M48 5 30 0,3 1 1,6 75 82,6 102 108 121 130 880
M56 5,5 35 0,3 1 2 85 93,56 - 124 137 200 560
M64 6 40 0,3 1 2 95 104,9 - 140 153 200 560
