Открутите это немедленно!

Наверняка между вами и внутренностями бытовой техники вставал винт с шлицем, отличным от крестового и прямого, и у вас не оказывалось под рукой отвертки подходящей формы. Этот пост о видах шлицев, зачем их столько, и почему крестовых отверток ДВА вида, которые не совместимы меж собой (хотя кажется иначе).

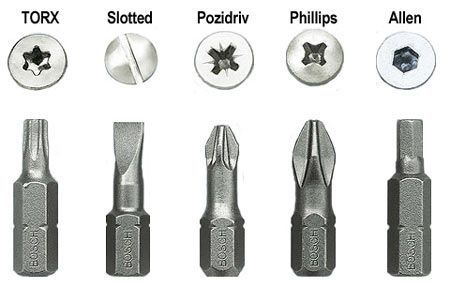

виды шлицов

Сначала у меня было желание сделать всеобьемлющую  таблицу-справочник, но споткнувшись об ограничения редактора Пикабу, я решил лучше  пост сделаю в более свободной форме, а рускоязычную статью википедии дополню позже.

Прямой шлиц (Плоский шлиц, Slotted, SL)

Исторически самый простой и дешевый вид шлица. Применяется с давних пор и до сегодняшнего дня, ГОСТ 24669-81.

прямой шлиц

Были широко распространены в СССР, практически все бытовые приборы собраны на винты с таким шлицем.  Из плюсов - дешевизна и простота, даже сломанную отвертку можно переточить самостоятельно. Самый существенный недостаток - неудобны для сборки на конвейере - шлиц не центрируется, так что при затяжке отвертка может выскользнуть и поцарапать поверхность вокруг.

Размеров - море, от миниатюрных часовых до огромных лопат. При работе отвертка выбирается такого размера, чтобы плотно сидеть в шлице, малейший зазор/перекос/вмятина, и шанс сорвать шлиц вырастает.

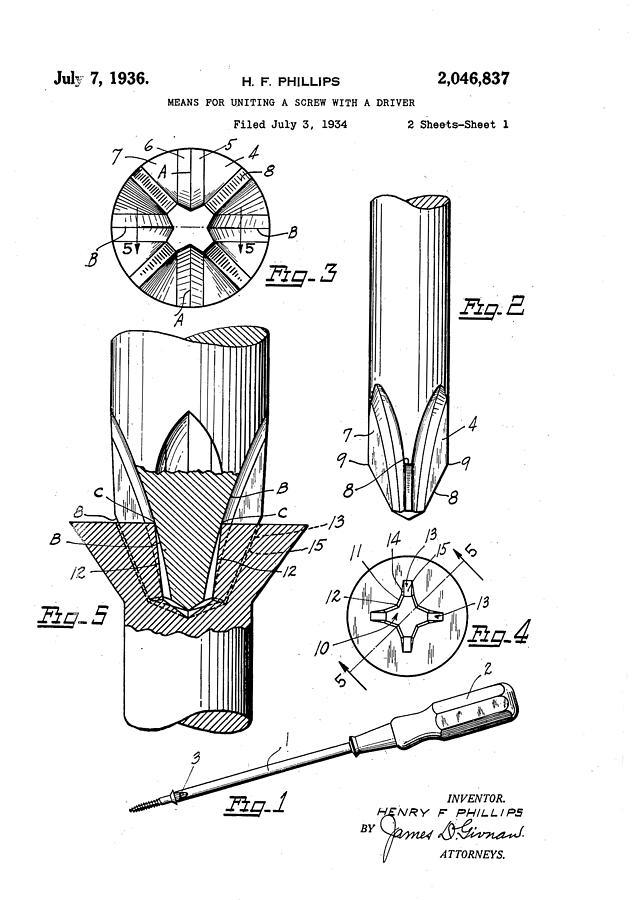

Крестообразный шлиц (Phillips, PH)

В советском союзе это был самый ходовой крестовой шлиц (по ГОСТ 10753-86 тип H) В СССР они появились вместе с американской техникой, с тех пор и остались.

крестовой шлиц Philips

При значительном усилии затяжки, отвертку из шлица выталкивает (cam-out), что может привести к повреждению шлица и отвертки. Это было большим плюсом во времена, когда инструмент не имел муфт ограничения момента, лучше иметь слегка разбитый шлиц чем свернутую голову винта. Сейчас же, это большой недостаток и все современные шлицы не имеют выталкивающего усилия при затяжке.

Размеры: PH000, PH00, PH0, PH1, PH2, PH3, PH4

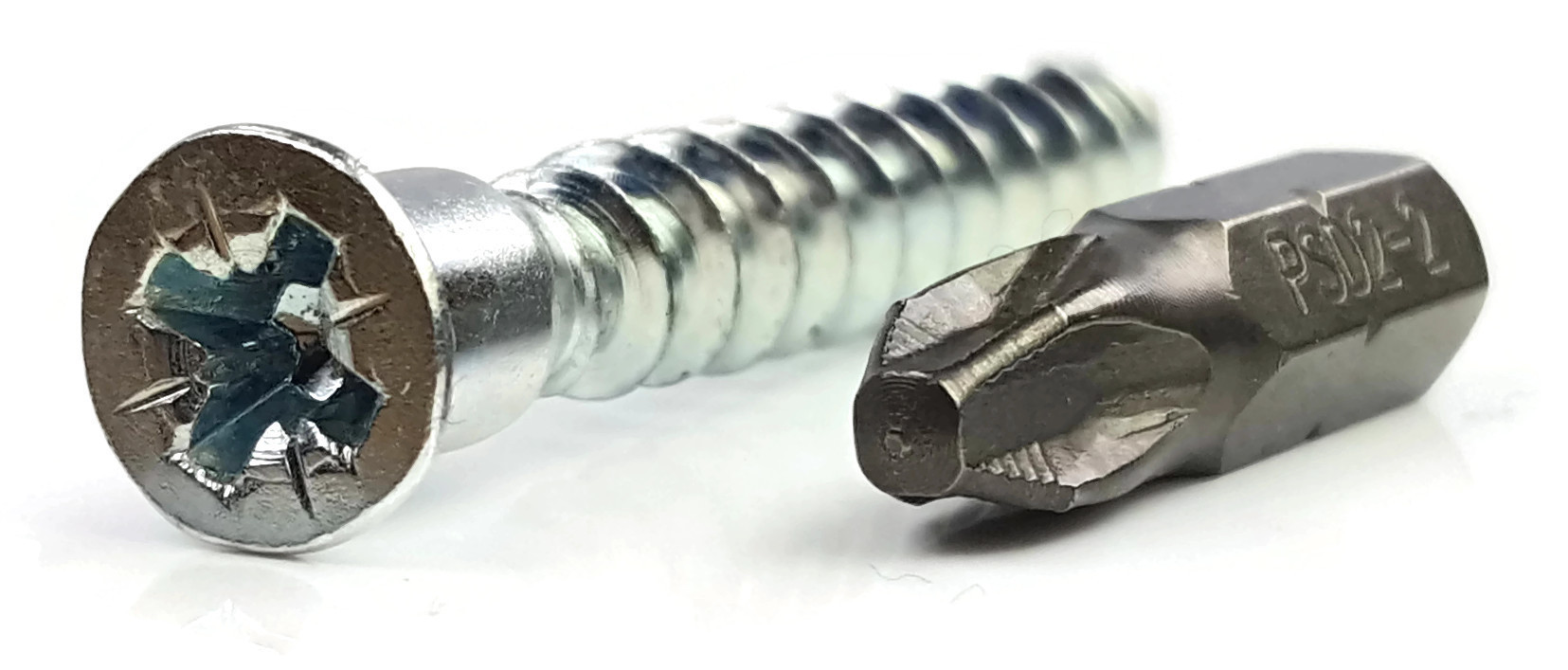

Крестовой шлиц с насечками (Pozidriv, PZ)

Винты с этим шлицем широко появились с волной импорта после развала СССР (по ГОСТ 10753-86 тип Z, но, похоже, метиз с этим шлицем в СССР не выпускалось). Именно из-за отсутствия отличных от PH шлицев большая часть населения не делает разницы между типами крестообразных шлицев.

крестовой шлиц с насечками

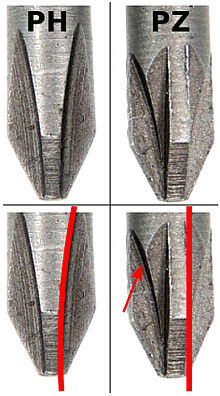

Обратите внимание, угла меж гранями нет, они параллельны! Это позволяет закручивать с бОльшим моментом, чем шлицы типа PH, отвертку при этом из шлица не выталкивает. Чтобы визуально отличить крестообразные шлицы PH и PZ у последнего добавлены засечки:

наконечник крестовой отвертки

Еще раз. PH и PZ хоть и внешне похожи, они не совместимы! Если крутить винт одного типа битой другого - будет разбивать и шлиц и биту. Видите крест - берите PH, видите крест с доп. насечками - берите PZ. Удивительно, что до сих пор встречаются "мастера" которые не знают этой разницы, и жалуются на некачественные винты/отвертки которые быстро разбиваются.

Размеры: PZ0-PZ4

Больше Ада! Шлиц JIS B 1012.

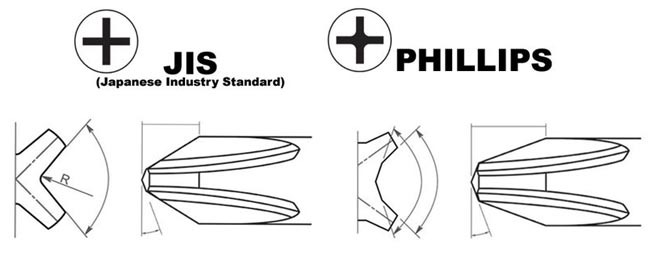

Это шлиц внутрияпонского стандарта, соответственно может попасться на импортированной из японии технике (например авто). Отличается от шлица PH геометрией, при внешнем сходстве. Разница важна, если вы будете пытаться открутить прикипевший винт, с большим усилием - тогда при попытке отвернуть его битой PH шлиц может сорвать. Визуально опознается по дополнительной точке на головке винта.

крестовой шлиц jis и philips

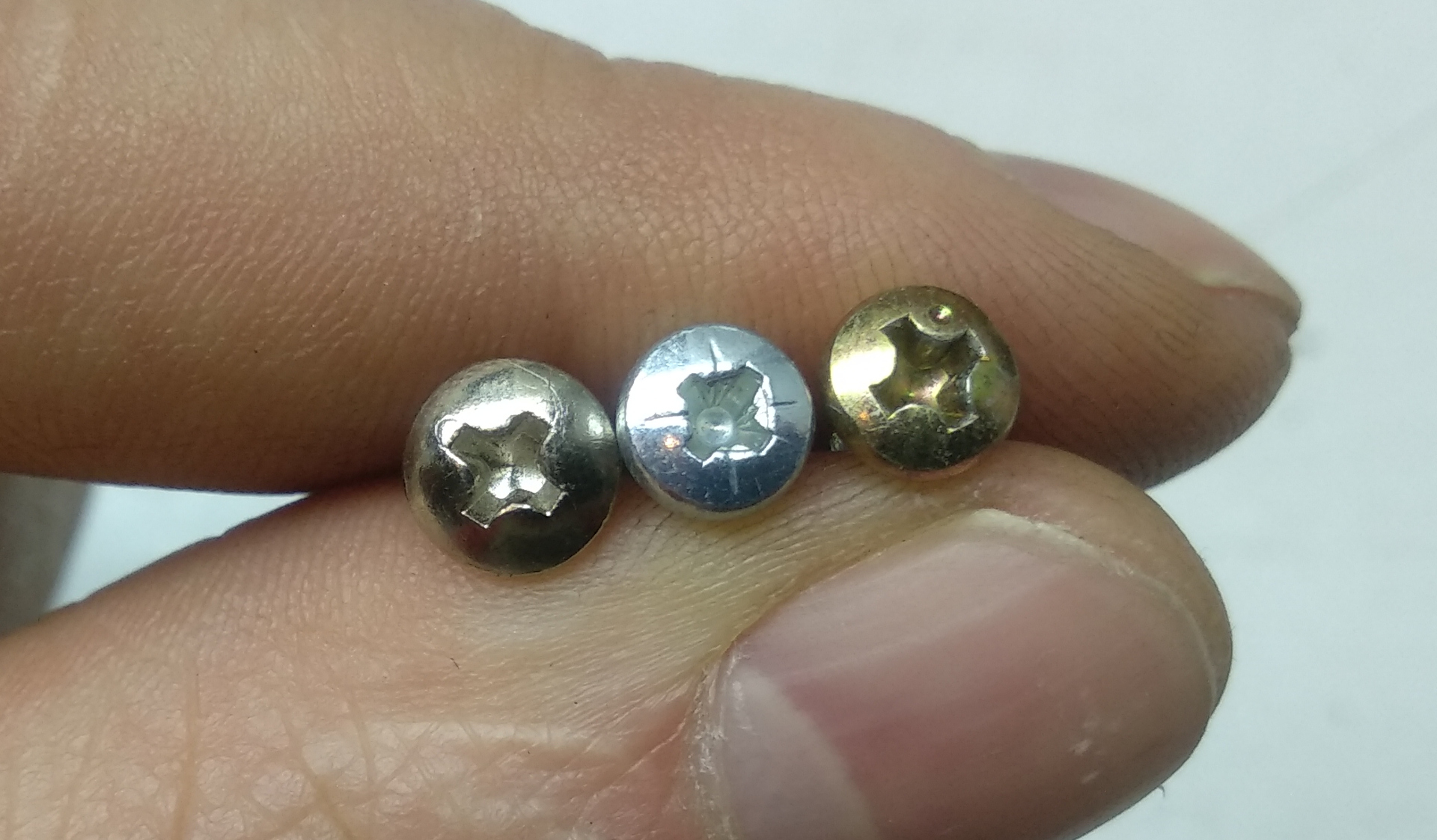

Для закрепления. У меня в руке три винта с крестовым шлицем, и они все РАЗНЫЕ! Для каждого требуется своя отвертка, попробуйте опознать где какой шлиц.

крестовой шлиц попробуй узнать

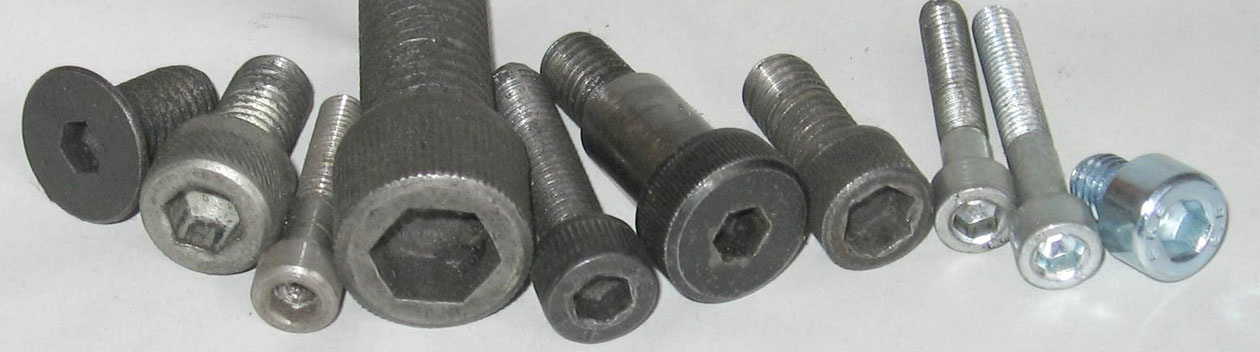

Шестигранник внутренний (Hex, Allen key, INBUS)

Allen -торговая марка the Allen Manufacturing Company из  Коннектикуте, зарегистрирована в 1910, но стала нарицательной. INBUS - абревиатура от Innensechskantschraube Bauer und Schaurte — винт с внутренним шестигранником Bauer & Schaurte. Очень часто его ошибочно (даже на упаковке!) называют иМбусовым, а иногда имбусовым обзывают ключ с головкой TORX.

шлиц шестигранник внутренний

Недостатком этого шлица является низкое усилие затяжки, особенно, если отвертка входит в шлиц с зазором. Размеры шестигранников могут быть как метрические, так и дюймовые. Если ваш ключ болтается в шлице - то возможно стоит взять дюймовый набор. Существует версия с "антивандальным" штифтом по центру.

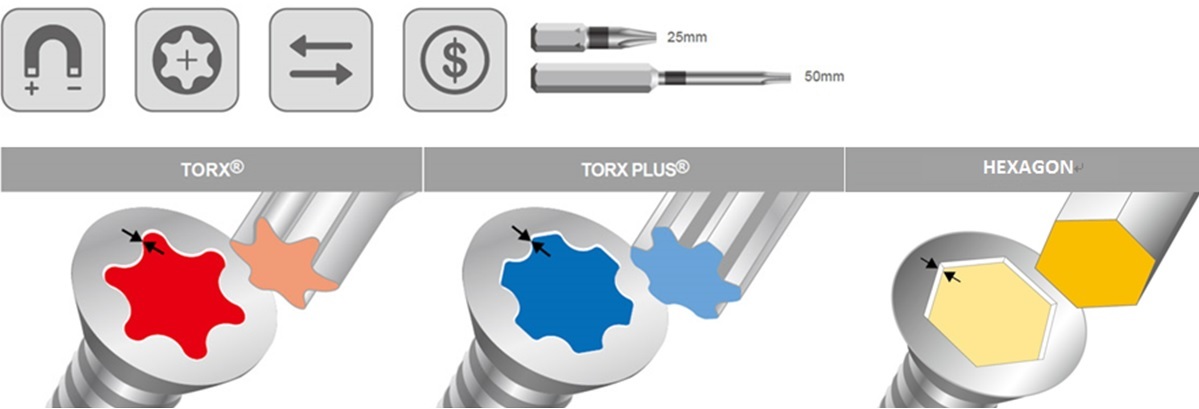

Шлиц "звездочка" (TORX, hexalobular)

Является патентованным изделием компании textron. (патент истек в 90х, а вот торговая марка осталась.  Стандарт ISO 10664:2014 или ГОСТ Р ИСО 10664-2007) Это попытка исправить недостатки простого шестигранника - форма звездочки позволяет затягивать винт с огромным усилием, кроме того он центрируется и его при затяжке не выталкивает. Этим и объясняется, что он нашел такое распространение в технике.

шлиц звездочка torx

Есть улучшенный (и патентованный, ха-ха!) вариант torx plus, внешне очень похож, но лучи короче, что дает большее усилие затяжки.  Есть версии со штифтом от вандалов, также есть версия с наружным шлицем.

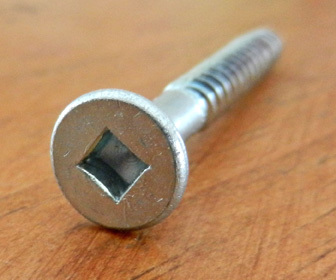

Квадрат (Robertson)

Распространен в северной Америке, в наших краях встречается крайне редко.

шлиц квадрат robertson

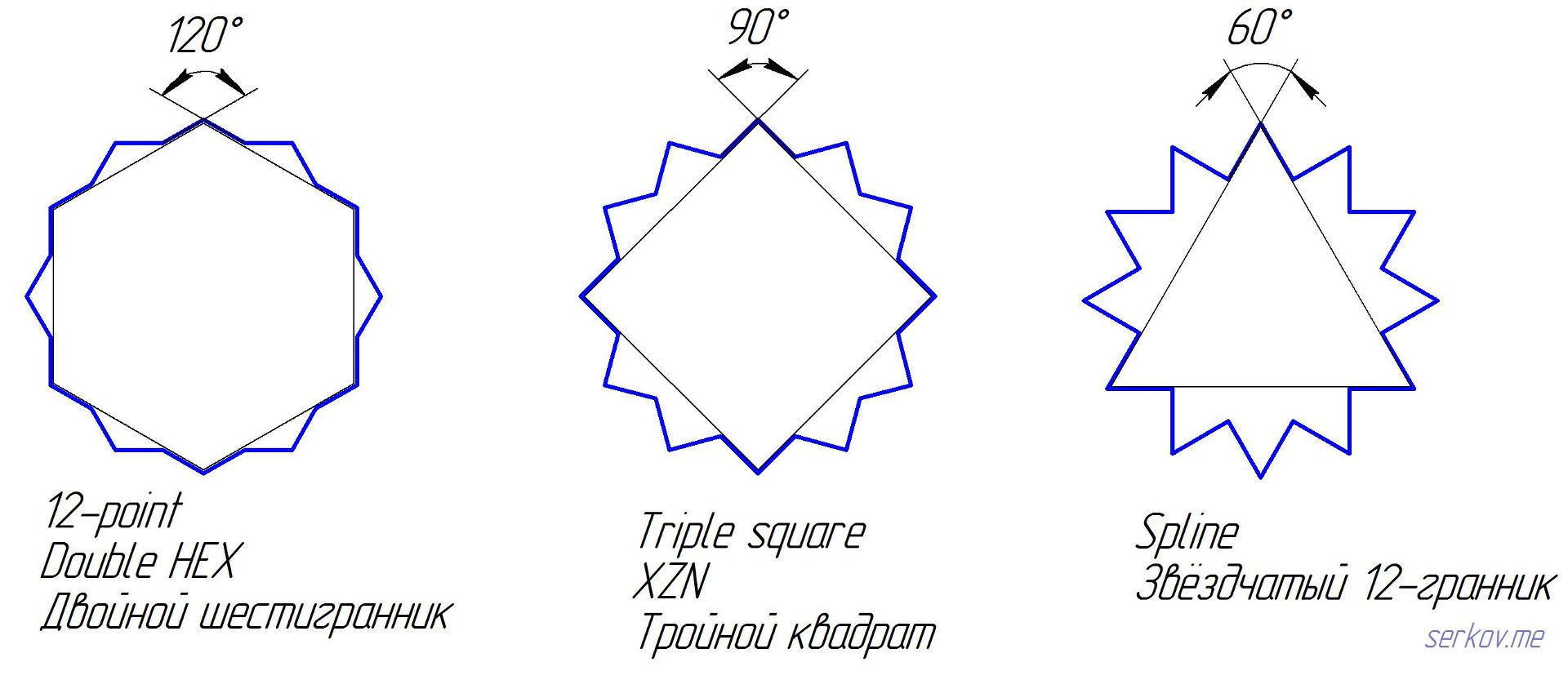

12-гранные шлицы

Их несколько, они очень похожи, но тем не менее разные и не совместимые меж собой:

Triple-square (тройной квадрат) или XZN

Получается наложением трех квадратов с поворотом на 30 градусов. Угол в углублении 90 градусов.

Spline

получается наложением четырех равносторонних треугольников с поворотом каждого на 30 градусов. Соответственно угол в углублении 60 градусов.

Двойной шестигранник (Double hex, 12-point)

Получается наложением двух равносторонних шестигранников с поворотом на 30 градусов. Угол в углублении 120 градусов. Теоретически такой шлиц можно крутить обычным шестигранником, но с заметно большим шансом его сорвать.

шлиц двойной шестигранник double hex

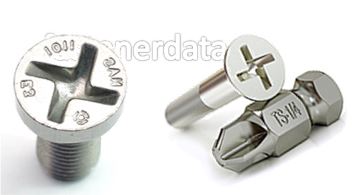

Если вы уже пришли в себя от разновидностей крестовых шлицев, то вот вам еще один - Torq-set. К счастью он достаточно сильно отличается от крестовых шлицев в первой части поста - используется в авиационной технике - лопасти смещены от центра. Причем шанс встретить такую биту в наборе выше, чем встретить сам винт с таким шлицем :)

крестовой шлиц torq-set

Зачем столько шлицев?

1. Изобретаем новый шлиц, который чуть лучше существующих

2. Патентуем

3. Продаем изделия со своим шлицем крупным производствам (автомобильным, авиационным)

4. PROFIT!!!

Причем не достаточно изобрести идеальный шлиц, любое внедрение - это головная боль - новые цепочки поставки, новые инструменты, обучение персонала, поэтому внедрение новых типов шлицев обычно происходит, если новый тип радикально лучше существующих.

Шлицы страданий

Шлицы выше обладают важным свойством, относительно прямого - бОльший крутящий момент и  центровка. Но иногда производитель не хочет, что бы внутрь устройства лазил кто попало. Ниже шлицы, которые используются для ограничения свободного доступа внутрь - просто потому что в обычных наборах инструментов нет соответствующих бит.

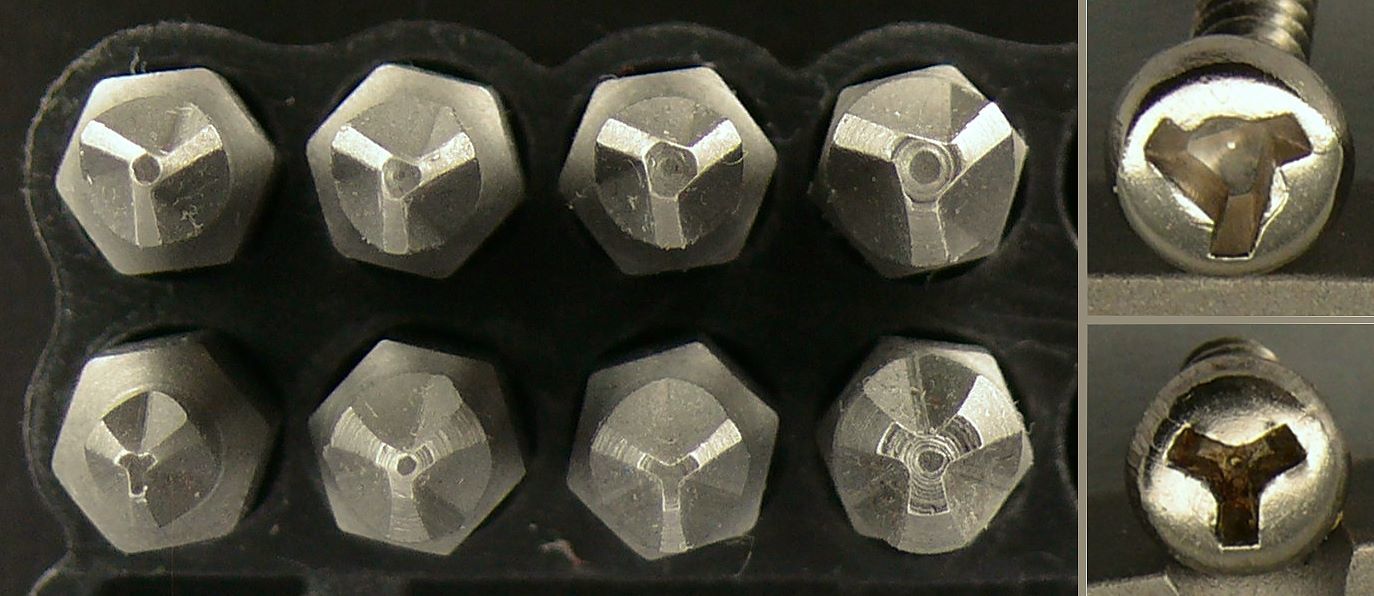

Трехлопастные Ti-wing и Tri-point (Y-type). Они очень похожи, но у tri-point лопасти идут из центра, а у tri-wing они смещены. На фото сверху Tri-wing, снизу - Tri-point:

шлиц трехлопостной ti-wing tri-point

Иногда можно встретить треугольные (Triangle), как наружный, так и внутренний. Бита для него вытачивается очень просто из любого гвоздя.

шлиц триугольный triangle



Для антивандальных применений (крепления чего-то в общественных местах) используют вилочный шлиц (spanner, snake eye), который советский школьник выкручивал доработав плоский шлиц напильником. Задачу усложняет пятигранник (Pentagon) - за счет нечетного количества граней, у шлица нет параллельных поверхностей - плоскогубцами такой не отвернуть. Совсем хардкор - это Tri-Groove - за счет конусной части его также не ухватить плоскогубцами, нарезов всего три - бокорезами тоже не подхватить.

шлицы антивандальные

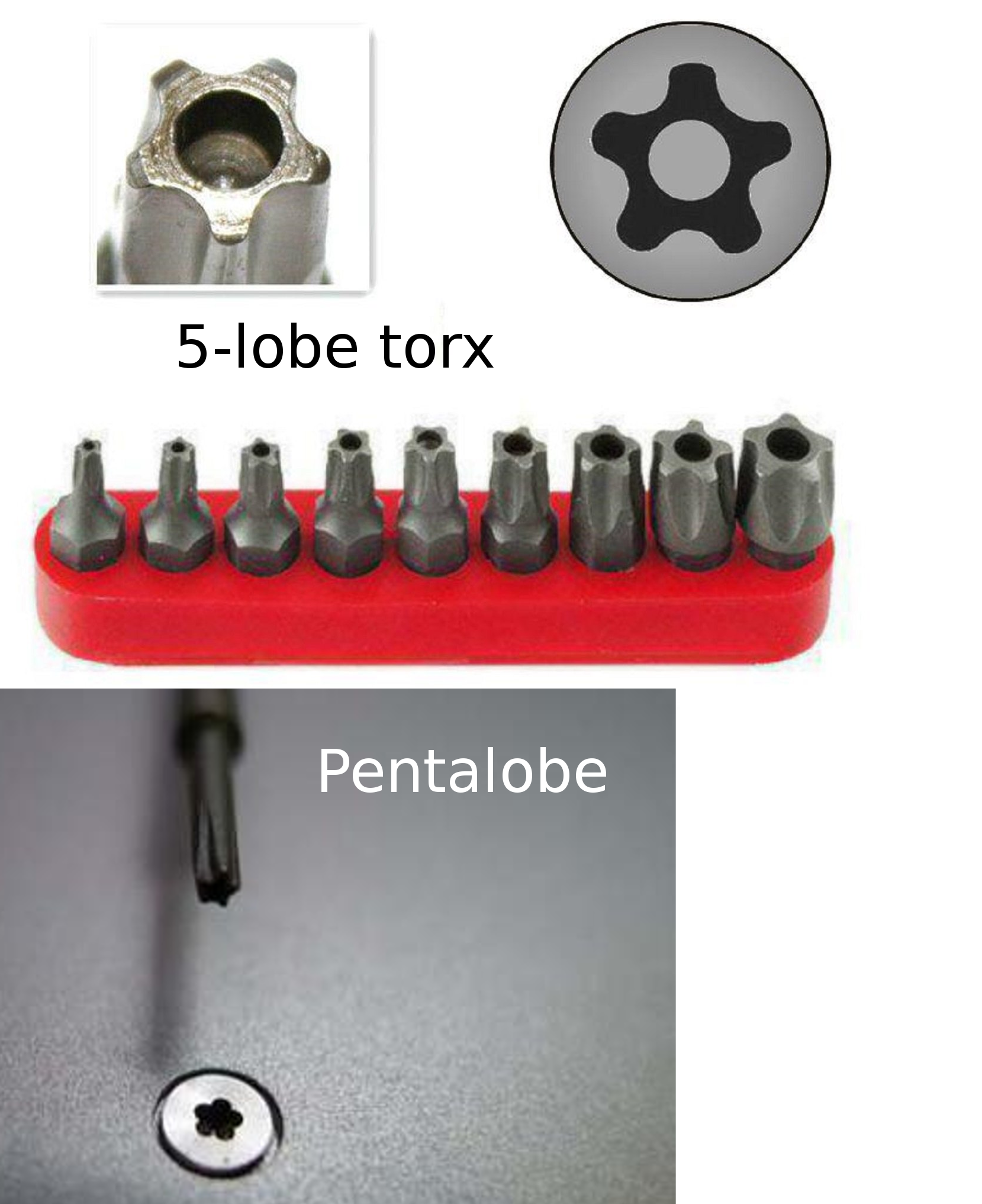

Помимо пятилучевого торкса (5 lobe torx/5-point torx) одна небезызвестная фруктовая компания разработала и внедрила свой Pentalobe. Тут на лицо неслыханная наглость - собрав свои изделия на винты со своим патентованным шлицем можно вынудить ремонтировать свои продукты только в своих сервисных центрах. А благодаря патенту - можно прессовать любого, кто осмелится производить отвертки для этого шлица. К счастью, до такого не дошло, и в продаже есть отвертки для шлицев pentalobe.

шлиц Pentalobe

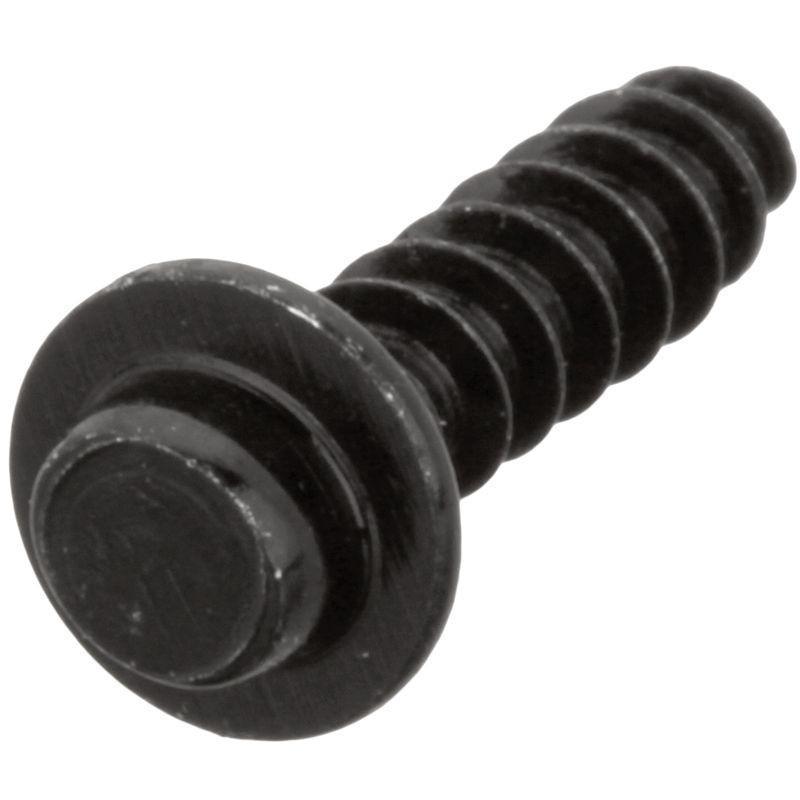

Похожий шаг сделала одна компания, производящая кофе-машины, от самостоятельного ремонта защищает винт с овальной головкой.

винт с овальной головкой

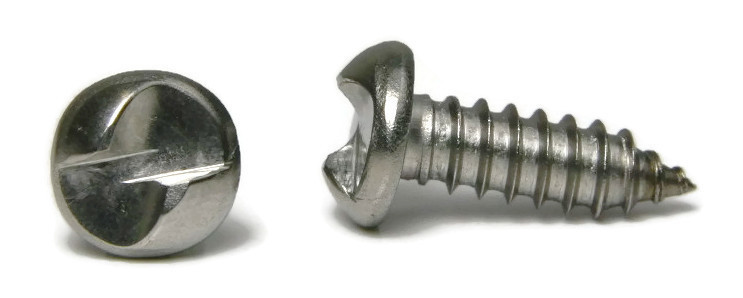

Ну и достойным завершением поста будут шлицы One Way - они вообще не предназначены для выкручивания, при вращении против часовой стрелки отвертку будет просто выбрасывать из шлица.

шлицы One Way

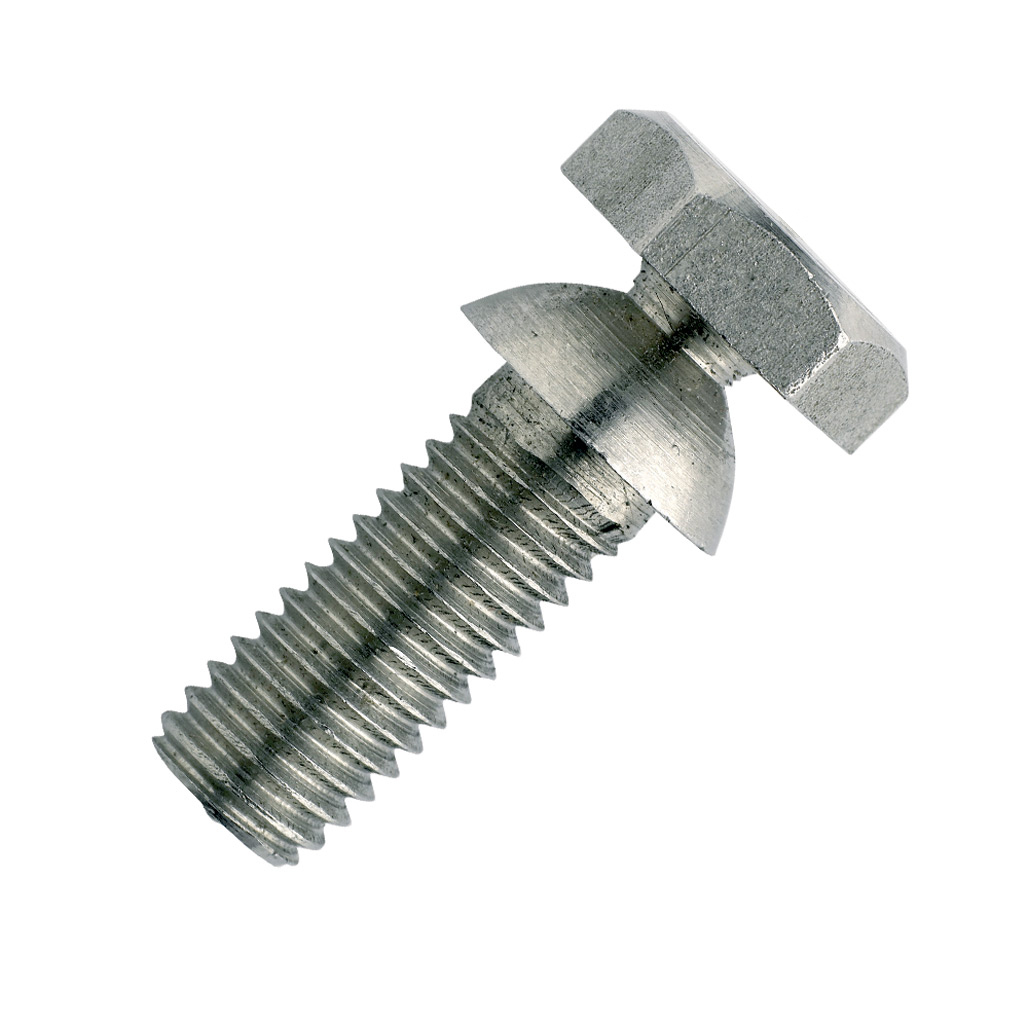

Веселее только крепеж с отрывной головой (Shear head screw)- у такого головка двойная. Винт закручивается до упора и головка сворачивается. Удобно для гарантии, что винт затянут до необходимого усилия и для антивандального применения.

крепеж с отрывной головой (Shear head screw)

Ключевые слова для гугления теперь есть, визуальные образы для опознания есть. Осталось рассказать, что делать, если всё-таки вы свернули шлиц у крепежа :) но это тема для другого поста. В пост не вошли совсем уж экзотические типы шлицев (clutch, mortorq, Lox и т.д.), крайне маловероятно что вы с ними столкнетесь.

Автор статьи: инженер Павел Серков.
