Болт с полной резьбой и шестигранной головкой
Цена
Остаток
Соответствие стандартам
Используется для скрепления деталей и конструкций в машиностроении, приборостроении, строительстве, производстве мебели и прочих направлениях. DIN 933 является одним из самых популярных болтов.
Выпускается в трех классах точности A,B и С. Каждый класс налагает определенные требования к установочному отверстию.
Применяется в легких конструкциях либо, где действует нагрузка, направленная вдоль стержня крепежа. В противном случае статическая нагрузка тяжелой конструкции повредит резьбу, а динамическая со временем разрушит узел крепления.
Часто используется совместно с гайкой DIN 934 и шайбой DIN 125.
Также требуется помнить, что для эксплуатации болтов в условиях отличных от номинальных, необходимо выбирать исполнение с антикоррозийным покрытием.

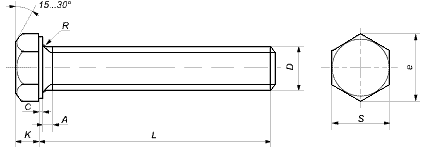

Таблица размеров
| D | P | K | C | R | А | S | e | |||
|---|---|---|---|---|---|---|---|---|---|---|
| мин. | макс. | DIN 933 | ISO 4017 | DIN 933 | ISO 4017 | |||||
| M3 | 0,5 | 2 | 0,15 | 0,4 | 0,1 | 1,5 | 5,5 | 6,01 | ||
| M4 | 0,7 | 2,8 | 0,15 | 0,4 | 0,2 | 2,1 | 7 | 7,66 | ||
| M5 | 0,8 | 3.5 | 0,15 | 0,5 | 0,2 | 2,4 | 8 | 8,79 | ||
| M6 | 1 | 4 | 0,15 | 0,5 | 0,25 | 3 | 10 | 11,05 | ||
| M8 | 1,25 | 5.3 | 0,15 | 0,6 | 0,4 | 4 | 13 | 14,38 | ||
| M10 | 1,5 | 6.4 | 0,15 | 0,6 | 0,4 | 4,5 | 17 | 16 | 18,9 | 17,77 |
| M12 | 1,75 | 7.5 | 0,15 | 0,6 | 0,6 | 5,3 | 19 | 18 | 21,1 | 20,03 |
| M14 | 2 | 8.8 | 0,15 | 0,6 | 0,6 | 6 | 22 | 21 | 24,49 | 23,36 |
| M16 | 2 | 10 | 0,2 | 0,8 | 0,6 | 6 | 24 | 26,75 | ||
| M18 | 2,5 | 11,5 | 0,2 | 0,8 | 0,6 | 7,5 | 27 | 30,14 | ||
| М20 | 2,5 | 12.5 | 0,2 | 0,8 | 0,8 | 7,5 | 30 | 33,53 | ||
| M22 | 2,5 | 14 | 0,2 | 0,8 | 0,8 | 7,5 | 32 | 34 | 38,85 | 37,72 |
| М24 | 3 | 15 | 0,2 | 0,8 | 0,8 | 9 | 36 | 39,98 | ||
| М27 | 3 | 17 | 0,2 | 0,8 | 1 | 9 | 41 | 45,2 | ||
| М30 | 3,5 | 18.7 | 0,2 | 0,8 | 1 | 10,5 | 46 | 50,85 | ||
| M36 | 4 | 22.5 | 0,2 | 0,8 | 1 | 12 | 55 | 60,79 | ||
| M42 | 4,5 | 26 | 0,3 | 1 | 1,2 | 13,5 | 65 | 71,3 | ||
| M48 | 5 | 30 | 0,3 | 1 | 1,6 | 15 | 75 | 82,6 | ||
| M56 | 5,5 | 35 | 0,3 | 1 | 2 | 16,5 | 85 | 93,56 | ||
| M64 | 6 | 40 | 0,3 | 1 | 2 | 18 | 95 | 104,9 | ||
